粉末流量計是武漢華德林科技有限公司專業生產，各種流量計，液位計，變送器，布袋除塵檢漏儀，粉塵濃度儀，粉塵，粉末等固體流量計。

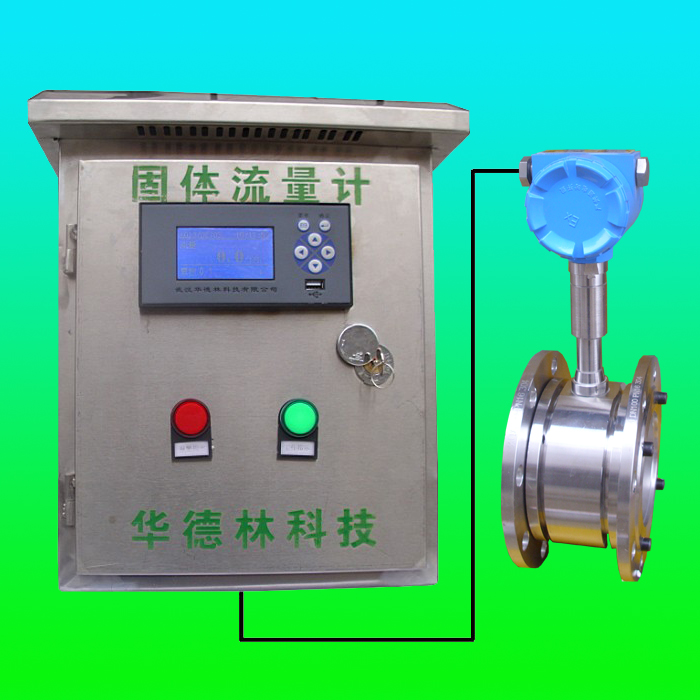

粉末流量計   型號 : HDLDG-06

一.工作原理

HDLDG-06 型智能磁電粉末流量計，測量原理是基于法拉第電磁感應定律。流量計的測量管內襯絕緣材料的非導磁合金短管。電極沿管徑方向穿通管壁固定在測量管上。其電極與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E 正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。

E=KBdv式中：E---------------為電極間的信號電壓

B-----------------磁通密度（T）

d------------------測量管內徑

v------------------平均流速（m/s）

式中k, d為常數，由于勵磁電流是恒流的，故B 也是常數，則由E= KBdv可知，體積流量Q 與信號電壓E-成正比，即流速感應的信號電壓E 與體積Q 成線性關系。因此，只要測量出E就可確定流量Q，這是磁電流量計的基本工作原理。

由E=KBdv 可知，被測流體介質的溫度、壓力、電導率、固體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。固體流量的大小與固體介質的顆粒目數量和介質的流速成正比。顆粒目數量越多和介質的流速越快，產生的感應電壓也就越高，經放大電路放大，整形。濾波，運算，最后輸出與流量成線性的標準電流信號。供給我們計數處理。最后換算成流量顯示出來。因此說磁電流量計是一種真正的體積流量計。這是磁電流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有很高的可靠性。

二．概　述

HDLDG-06 型智能磁電式粉末流量計，是我公司采用國內外最先進技術研制開發的全智能型固體。粉體專利流量計，磁電轉換器內核采用高速中央處理器。計算速度非?？?、精度高、測量性能穩定可靠，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz 干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大大縮小了體積，減輕了重量，使流量計針對小流量測量精確。大流量測量穩定可靠的特點。

1.產品特點：

a.管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

b.測量結果與流速分布，流體壓力，溫度、粘度等物理參數無關。

c.采用SMD 器件和表面貼裝（SMT電路可靠性高）。

d.采用16 位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。

e全數字量的處理，抗干擾能力強，測量可靠，精度高，

三.主要技術參數

1.公稱通經ND(mm):

管道式四氟襯里:

5，10、15、20、25、32、40、50、65、80、100、125、150、200、

注：特殊規格可以定制

2.流動方向:

正、反、凈流量; 重復性誤差:滿量程值的±3%

3.精度等級:

管道式: 重復性誤差:滿量程值的±3%

4.被測介質溫度:

聚四氟乙烯襯里:-20–+120℃;

高溫型四氟襯里:-20–+260℃

5.額定工作壓力管道式:

DN5-DN200:≤2.0MPa,

6.流量測量范圍:

流量測量范圍對應流速范圍是1.0-15m/s

7.電流輸出:

負載電阻:4-20mA時,0-750kΩ,

8.供電電源:   20-28VDC

9.直管段長度:  管道式:上游≥5DN,下游≥3DN

10.環境溫度濕度:   -25℃-+60℃;1%-95%.

11.消耗總功率:小于10W

二.應用領域

由于磁電流量計有其獨特的優點，因此被廣泛用于化工，化纖、玻璃制造廠，食品、造紙、、礦冶、、環保、、鋼鐵、發電站。石油、水泥。等工業領域中，用來測量各種煤粉、礦粉、石灰、水泥，面粉，石油焦粉，等各種微小顆粒介質的體積流量的測量。
